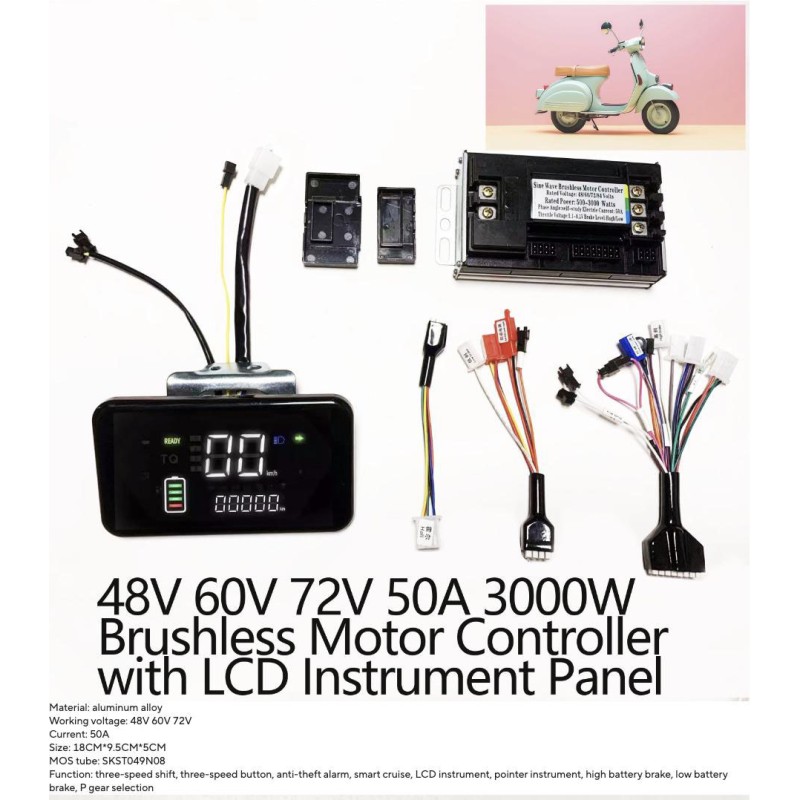

Sinusgolf brushless motor controller kit 48V 84V 50A 3000W met gashendel en display

De SHB0768F beschikt over een debugkabel: DV (leren via debugkabel, leren van de gashendel).

Intelligente spanningsherkenning: 48V / 60V / 72V (de leerstatusherkenning identificeert 60V / 72V).
Beveiliging tegen onderspanning: 40V / 50V / 60V.
Automatische herkenning bij inschakelen op 72V.
Normale onderspanning.
Laagniveau-alarm A3.
Lage rem L.

Snelheidswisseling

• Driesnelheidsschakelaar:
  • K1: lage snelheid
  • K2: hoge snelheid
• Driesnelheidsknop ZL:
  • Lage versnelling: 80%
  • Middelste versnelling: 100% (standaard)
  • Hoge versnelling: 110%
  • 129% met Hall-effect van de naafmotor

Aanvullende functies

• Elektrische antislip in hoge versnelling
• Antislip bij stilstand (zonder beweging)
• LCD-display F3 (standaard algemeen Yadi-protocol)
• Met ingeschakelde rem en volledig gas de gashendel drie keer draaien om te wisselen naar het instrumentprotocol New Thinking / Yadi Guanneng / Emma / Tailing (met geheugen)
• Instelbare ABS in de naaf (standaard uitgeschakeld, zonder differentieel)
• Instelbare piek van blokgolf (gereserveerd 5)
• Instelbare stroompiek (+8) (aanbevolen gebruik van MOSFET met hogere specificatie)
• Instelbare piek van sinusgolf (fase-stroom)
• Modus zonder Hall-sensor met mogelijkheid tot overtoeren
• Motorstand met opgehangen wiel RXD

Signalen en aansluitingen

• Lage rem L
• Antidiefstalsignaal A3
• TP / NC
• GND (massa)
• VCC elektrische vergrendeling
• LCD-display F3
• Hoge rem
• DC
• RXD
• Gashendelsignaal SD
• 5V
• HC / HA / HB

Gedetailleerde aansluitingen

• VCC elektrische vergrendeling: voeding van de vergrendeling
• Power +: positieve voeding
• Wielbewegingssignaal C
• Instrument YB
• GND: massa
• Q
• Leerkabel DV
• Driesnelheidsknop ZL
• Lagesnelheidsselector K1
• Hogesnelheidsselector K2
• Gashendel 4,3V
• 5V
• CLK externe programmering
• GND

Werkinglogica van de Hall-sensor

1. Sinusgolf met één Hall-sensor (één Hall beschadigd): de schakelaar kan twee keer worden omgeschakeld; bij de derde fout gaat het systeem geforceerd naar de modus met één Hall.
2. Sinusgolf zonder Hall-sensor (storing van de Hall-massakabel): de schakelaar kan twee keer worden omgeschakeld; bij de derde fout gaat het systeem naar de modus zonder Hall.
3. Van één Hall naar zonder Hall: als eerst een Hall-sensor defect raakt, schakelt het systeem direct naar de modus zonder Hall.
4. In alle gevallen wordt bij opnieuw inschakelen de status van de Hall-sensor gecontroleerd en de bijbehorende modus hersteld.

Overige parameters

• Stroomlimiet: 40A
• Zachte start: +13
• Geen temperatuurbescherming
• Aangepast voor motoren van de klant
• P-positie via knop: TXD gaat standaard naar P-positie bij inschakelen; de motor wordt vanuit stilstand vrijgegeven zonder aandrijving; de rem kan de motor ook vrijgeven
